洛氏硬度计测深

1. 前言
TDI-R洛氏测深装置检定仪是洛氏硬度计的检定用器具之一，用于直接检验洛氏压痕深度测量装置的校准。是国内首台经过北京304所权威检定通过的洛氏硬度计测深装置检定仪。满足GB/T230.2 、JJG112 、ASTME18、ISO6508标准的要求，打破了目前国内测深装置完全依赖进口的局面。
同时耐博公司将这台检定仪用于对所有出厂洛氏硬度计的直接检验，提高了耐博公司出厂硬度计的质量。耐博公司为国内计量站，第三方检测机构，有相关需求的用户提供该款产品，也非常愿意将该产品提供给国内同行，提升中国硬度计整体制造水平。

洛式硬度计的检验分为直接检验和间接检验。

直接检验包括：

（1）试验力的校准

（2）压头的检测

（3）压痕深度测量装置的校准

（4）实验循环时间的检测

间接检验是使用标准硬度块进行测试，硬度计测试出标准硬度块的值与标准对比。

国标GBT230.2规定了硬度计直接检验的要求。见表1

表2 硬度计直接检验要求表

3、测试方法

以耐博公司的THR-150DX高级数显洛氏硬度计为例介绍检验测深装置过程。
该款硬度计采用电子电动加载，高精度传感器，拥有独特的闭环控制系统。
试验力可通过标准测力计进行自动修正。
对各个硬度标尺分高、中、低三段进行自动修正。
也可对压痕深度测量装置进行校准。


压痕深度测量装置检验的方式是曲线压头，将检定测量装置用的测深装置检定仪放在试台上，对准主轴轴线。将初试验力施加在测深装置检定仪上，测深装置检定仪上，测深装置检定仪应通过增加硬度值的方向使主轴产生已知的位移增量，在不少于三个间隔上进行鉴定，每次测量结果应符合最大允许误差要求。

测深装置检定仪介绍:

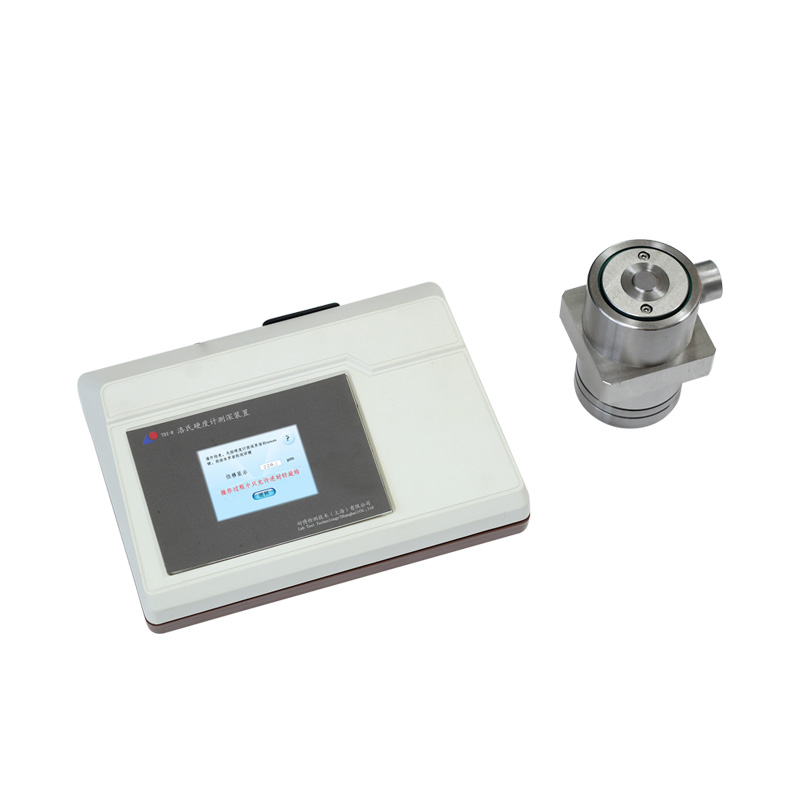

耐博公司的测深装置检定仪型号为THR-MDE，该仪器采用进口测微仪、分辨率高、灵活平稳、结构精致、尺寸较小、操作简单、完全符合阿贝原理，适用于各种类型洛氏硬度计压痕深度测量系统的校准工作。


表2：技术参数表
型号 THR-MDE
适用范围 洛氏硬度计（传感器加载）
符合标准 GB/T230.2 、JJG112 、ASTME18、ISO6508
测量范围 0-200um
总量程 220um
最大允许误差 ±0.2μm
分辨率 0.1μm
重量 4.34KG
电源 AC220V±5%,50～60Hz

3、测试方法

以耐博公司的THR-150DX高级数显洛氏硬度计为例介绍检验测深装置过程。
该款硬度计采用电子电动加载，高精度传感器，拥有独特的闭环控制系统。
试验力可通过标准测力计进行自动修正。
对各个硬度标尺分高、中、低三段进行自动修正。
也可对压痕深度测量装置进行校准。


硬度计测深检定界面如下图：

具体测试过程如下：

1、取下硬度计压头，将主机放至试台上，使主机中心与硬度计主轴在同一轴线上，打开测深装置检定仪，按照界面提示进行操作。

2、硬度计和测深装置检定仪进行清零。

3、重复测试三次并分别记录主机显示器深度值和主机显示器显示值。

4、测深装置检定仪检验后，压痕深度测量装置超过标准偏差的，进行校准。

注意事项：洛氏硬度计测深一次校准过程中只能在一个方向上运动。
