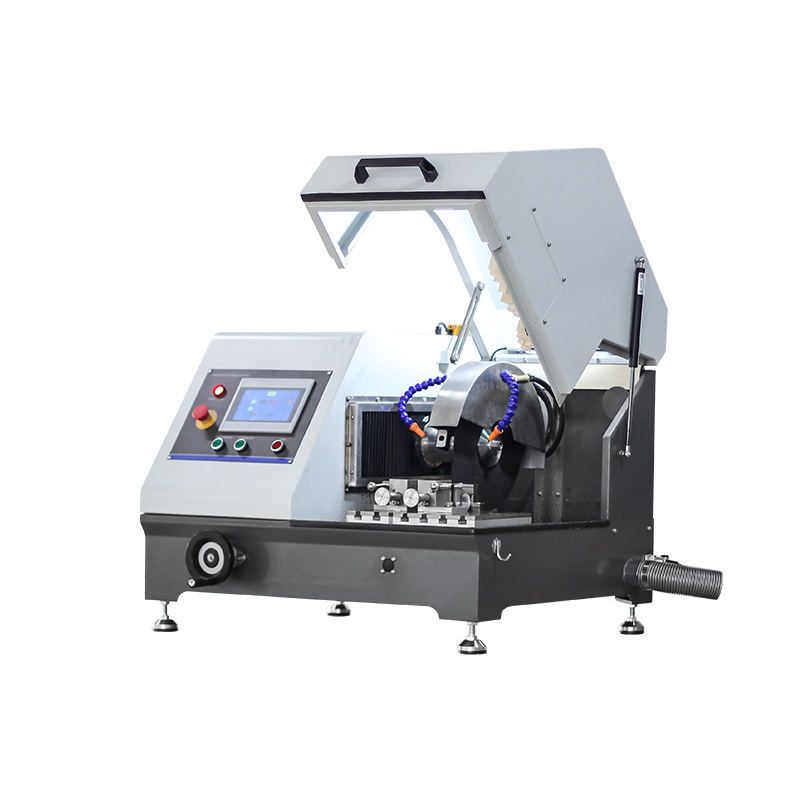

LC-350YAT手自一体金相切割机
一,引言
LC-350YAT手自一体金相切割机是集手动方式和自动方式于一体的切割机;具备自动/手动Y轴方向连续的切割功能;该设备可以用于各种形状、尺寸和材料的样品切割。其切割能力可以满足生产检验和实验室日常检测切割样品之用。
二,产品特点
自动工作状态时,自动进刀、退刀,进刀、退刀速度可设置;
震动(进刀-退刀-进刀)切割模式,使样品切割部位充分冷却,保证切割的样品不再被烧伤;
可完全手动操作,不受自动方式影响;
超强的冷却系统使工件在切割时不会烧伤,水箱里面有过滤网,便于收集残渣废屑;
采用全封闭结构,透明防护罩,增加观察视野,上下开合方式简单轻松,不占用空间;
快速夹紧机构,装卡试样方便;
钳口和工作台面等主要零部件均采用不锈钢材料制成,使用寿命长;
急停,空气开关为操作者提供保护;
三,技术参数
名称 |
规格 |
切割片 |
标配φ350*φ32*2.5 |
主轴转速 |
2800r/min |
进给速度 |
0.01-3mm/s可调 |
切割片行程(Y轴) |
220mm |
理论最大切割样品 |
φ100mm圆棒 |
夹具夹持最大距离 |
128mm |
工作台尺寸 |
333mm*240mm |
切割夹具 |
快速推拉式一组,钳口高度60mm |
按键控制 |
液晶触摸屏,按钮 |
照明 |
lED照明灯 |
冷却装置 |
四道冷却水及一道冷却水枪 |
循环水箱 |
外置循环过滤水箱40L(可选配磁性过滤水箱) |
电机 |
功率:4KW |
紧急制动装置 |
急停开关 |
电源: |
AC380V 50HZ |
外形尺寸 |
960*890*725mm,地脚中心距离830*710mm |
重量 |
200KG |
三,部分触摸屏界面
![]() |
![]() |

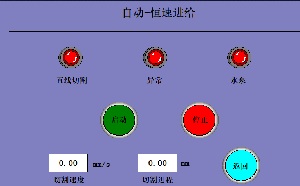

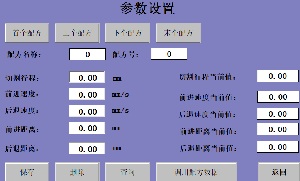

参数设置界面 | 直线切割运行界面 |
![]() |
![]() |

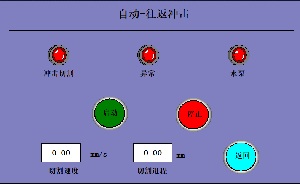

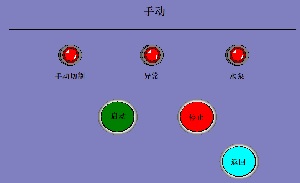

冲击切割运行界面 | 手动切割运行界面 |
四,标准附件
名称 | 数量 | 名称 | 数量 |
自动金相切割机LC-350YAT | 1台 | 排水管Φ60 | 1根 |
冷却水箱 | 1套 | 喉箍52-76 | 1个 |
切割片φ350*φ32*2.5 | 1片 | 切割润滑液 | 1桶(4L) |
扳手22-24 | 1把 | 主轴限位杆 | 1根 |
把手14-17 | 1把 | ||
内六角M4 | 1把 | ||
内六角M6 | 1把 | ||
技术文件:产品说明书1份、产品合格证1份 |
