晶间腐蚀仪ICT-4
一、晶间腐蚀产品介绍

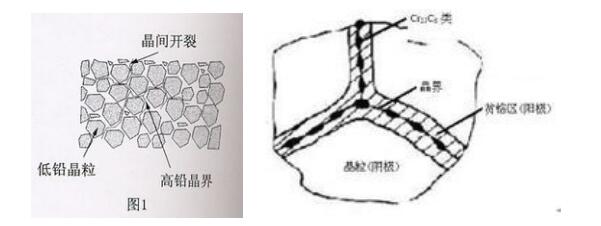

晶间腐蚀是金属局部腐蚀的一种，通常出现于不锈钢、铝合金、黄铜和镍基合金等材料中。晶间腐蚀是沿着金属晶粒间的分界面向内部扩展的腐蚀。晶间腐蚀的原因是晶粒表面和内部间化学成分的差异以及晶界杂质或内应力的存在。
晶间腐蚀会破坏晶粒间的结合，大幅降低金属的机械强度。晶间腐蚀发生后，金属和合金的表面虽然仍保持一定的金属光泽，看不出被破坏的迹象，但晶粒间结合力显著减弱，力学性能恶化。由此可见，晶间腐蚀是一种很危险的腐蚀。本仪器是专用于评价材料的晶间腐蚀性能的仪器。
产品简介
ICT-4晶间腐蚀仪是专门应用于不锈钢的晶间腐蚀的专用设备，用于检验各种类型的不锈钢、铝合金等材料在特定的温度和腐蚀试剂下晶间腐蚀的状况，从而判定材料的化学成分、热处理和加工工艺是否合理。ICT-4晶间腐蚀仪满足国标GB/T 4334-2008。

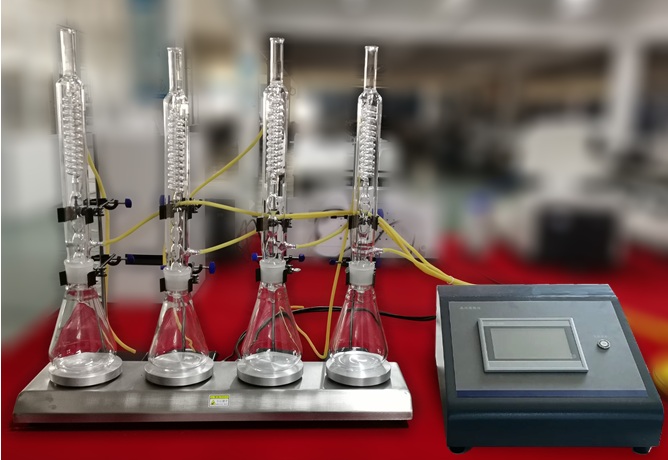

ICT-4晶间腐蚀仪由加热部分、控制部分以及冷却部分组成。设备配有四个加热底座，可同时对四个烧杯进行加热，温度可通过控制部分任意设置。水蒸气通过冷却后可以自动回流到烧杯内，从而减少因水汽蒸发引起的试剂浓度变化。工作时，可将处理后试样按照上述方法放入烧杯，配制符合标准要求的试剂，将温度调整到规定温度，加热到规定时间后取出试样即可。
产品特点：
ICT-4晶间腐蚀仪满足国标GB/T4334-2008中的试验(包含A法)。
PLC和PID控制，水温始终控制在设定温度，实现设定温度下长时间的腐蚀过程，系统稳定可靠。

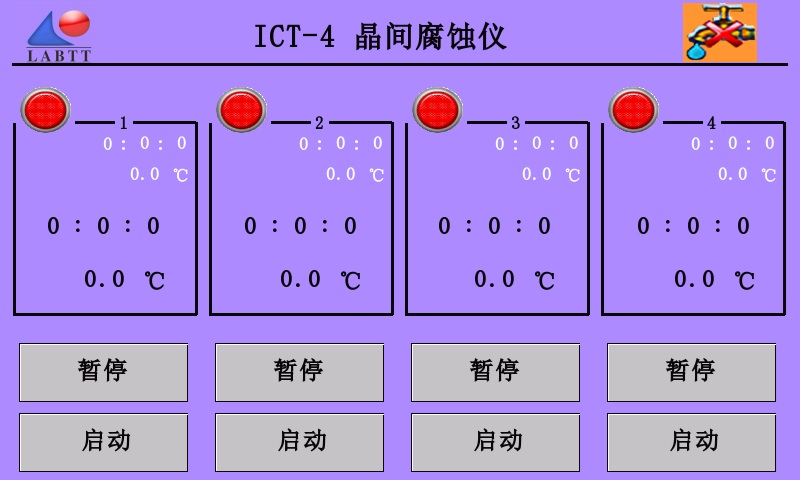

触摸屏显示操作界面，操作简单、参数设定方便直观。
可同时腐蚀4个试样（试样个数可定制）。
无须外部水源(选件)，循环冷却水控制热酸液自动回流至烧杯，减少酸液浓度变化。
冷却水不足或者发生故障时，系统自动报警并停止加热。
假如突发停电后再来电后，腐蚀试验继续进行，腐蚀时间在停电前的时间计数上继续累记计时。
晶间腐蚀仪的总功率2000W。
每个单独工位的功率为500W，独立控制，方便操作。
一般设置在280℃-320℃左右，溶液就沸腾了，然后可以开始降温，在240℃-260℃之前溶液一直是沸腾的即可，最高温度可达到400℃。
远程手机WIFI实时监控（选件），无需值守。
远程手机短信监控（选件），无需值守。
酸雾处理柜（选件）
二、晶间腐蚀过程综述：
该设备通过加入腐蚀试剂在不同的温度下测试不同材料在该环境下的晶间腐蚀情况。
晶间腐蚀，局部腐蚀的一种。沿着金属晶粒间的分界面向内部扩展的腐蚀。主要由于晶粒表面和内部间化学成分的差异以及晶界杂质或内应力的存在。晶间腐蚀破坏晶粒间的结合，大大降低金属的机械强度。而且腐蚀发生后金属和合金的表面仍保持一定的金属光泽，看不出被破坏的迹象，但晶粒间结合力显著减弱，力学性能恶化, 不能经受敲击，所以是一种很危险的腐蚀。通常出现于黄铜、硬铝合金和一些不锈钢、镍基合金中。不锈钢焊缝的晶间腐蚀是化学工业的一个重大问题。
三、晶间腐蚀相关标准：
GB/T 4334.(1~5)-2000不锈钢晶间腐蚀敏感性试验方法标准(根据不同材料敏感性选择相应标准)
GB/T 15260-1994《镍合金晶间腐蚀敏感性试验方法标准》
GB/T 21433-2008《不锈钢压力容器晶间腐蚀敏感性检验》
CB/T 3949-2001 《船用不锈钢焊接接头晶间腐蚀试验方法》
ASTM G28 - 02(2008) Standard Test Methods for Detecting Susceptibility to Intergranular Corrosion in Wrought, Nickel Rich, Chromium Bearing Alloys (中文名称:《锻造高镍铬轴承合金晶间腐蚀敏感性的检查用标准试验方法》
GB/T 7998-2005 《铝合金晶间腐蚀测定方法》
HG/T 3173-2002 《尿素级超低碳铬镍钥奥氏体不锈钢晶间腐蚀倾向试验》

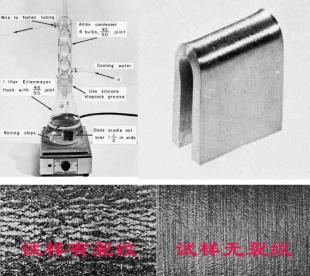

四、晶间腐蚀试验方法
在特定介质条件下检验金属材料晶间腐蚀敏感性的加速金属腐蚀试验方法，目的是了解材料的化学成分、热处理和加工工艺是否合理。其原理是采用可使金属的腐蚀电位处在恒电位阳极极化曲线特定区间的各种试验溶液，利用金属的晶粒和晶界在该电位区间腐蚀电流的显著差异加速显示晶间腐蚀。不锈钢、铝合金等的晶间腐蚀试验方法在许多国家均已标准化。各标准对试验细节均有详细规定。
| 试验方法 | 试验标准 | 试验周期 | 备注 |
| 不锈钢晶间腐蚀A法 |
GB/T |
4天 | 草酸法 |
| 不锈钢晶间腐蚀B法 | 7天 | 硫酸-硫酸铁 120h | |
| 不锈钢晶间腐蚀C法 | 13-15天 | 硝酸法 5*48h | |
| 不锈钢晶间腐蚀D法 | 4天 | 硝酸-氢氟酸 2*2h | |
| 不锈钢晶间腐蚀E法 | 4天 | 硫酸-硫酸铜 16h | |
| 镍基合金晶间腐蚀A法 | GB/T 15260-1994 |
7天 | 硫酸-硫酸铁 120h |
| 镍基合金晶间腐蚀B法 | 3（5）天 | 铜-硫酸铜-硫酸 24h或72h | |
| 镍基合金晶间腐蚀C法 | 10-12天 | 盐酸法 168h | |
| 镍基合金晶间腐蚀D法 | 13-15天 | 硝酸法 5*48h |
| 产品类 | 规格/mm | 试样尺寸/mm | 制作试样数量/个 | ||
| 长 | 宽 | 厚 | |||
| 型钢 | / | 30 | 20 | 3-4 | 2 |
| 铸件 | / | 30 | ≤20 | / | 2 |
| 80-100 | ≤20 | / | 4 | ||
| 焊条 | / | 30 | 10 | / | 2 |
| 80-100 | 10 | / | 2 | ||
| 堆焊焊条 | / | 30 | / | / | 2 |
| 80-100 | / | / | 2 | ||
| 焊接接头 | 单焊缝 | 30 | 20 | 3-4 | 2 |
| 80-100 | 20 | 3-4 | 2 | ||
| 交叉焊缝 | 30 | 20 | 3-4 | 4 | |
| 80-100 | 20-35 | 3-4 | 4 | ||
| 钢板、带（扁钢）型钢 | 厚度＜4 | 30 | 20 | / | 2 |
| 80-100 | 20 | / | 2 | ||
| 厚度＞4 | 30 | 20 | 3-4 | 2 | |
| 80-100 | 20 | 3-4 | 4 | ||
| 钢棒（钢丝） | 直径≤10 | 30 | / | / | 2 |
| 80-100 | / | / | 2 | ||
| 直径＞10 | 30 | ≤20 | ≤5 | 2 | |
| 80-100 | ≤20 | ≤5 | 2 | ||
| 无缝钢管 | 外径＜5 | 30 | / | / | 2 |
| 80-100 | / | / | 2 | ||
| 15≥外径≥5 | 30 | / | / | 2 | |
| 80-100 | / | / | 2 | ||
| 外径＞15 | 30 | ≤20 | 管壁＜4mm | 4 | |
| 管壁≥4mm | 4 | ||||
| 80-100 | ≤20 | 管壁＜4mm | 2 | ||
| 管壁≥4mm | 4 | ||||
| 焊管 | 厚度≤4 | 30 | / | 管壁厚 | 2 |
| 80-100 | / | 管壁厚 | 2 | ||
| 厚度＞4 | 30 | / | 3-4 | 4 | |
| 80-100 | / | 3-4 | 4 | ||
五、标准配置
1、现场实验室配套环境
2、设备环境大气压力：86.0~106.0Kpa
3、设备环境空气湿度：<85%RH
4、冷却水，启动流量需》1.5L/min，流量监控系统才不会报警，标配水管套件，连接常规自来水龙头即可。
| 名称 | 规格 | 单位 | 数量 |
| 加热器 | 四工位 | 套 | 1 |
| 控制器1 | 带断水报警功能 | 套 | 1 |
| 烧杯 | 1000ml | 个 | 4 |
| 冷凝管装置 | 50#磨口*450 | 个 | 4 |
| 铁架台 | 铁杆L=60cm，铁板尺寸21cm*13cm | 套 | 4 |
| 烧瓶夹 | 长24cm，最大开口6.5cm | 个 | 8 |
| 十字夹 | 2.5cm，缩后总长度8cm | 个 | 8 |
| 水管 | 6分5米送接头套装 | 套 | 1 |
| 喉箍 | 6-12 | 个 | 4 |
| 乳胶管 | 6mm*9mm | 包 | 1 |
| 镊子 | 30cm圆头 | 个 | 1 |
| 生料带 | 卷 | 1 | |
| 加热线 | 根 | 1 | |
| 温控线 | 根 | 1 | |
| 技术文件 | （1）产品说明书（2）产品合格证 | 份 | 1 |
六、选配件
自动循环水系统ICT-W
无需外接水源，水温自动控制，水量自动检测，无水停机并报警，实验更稳定。
| 以下配件为自动循环水系统 | |||
| 冷水机 | CW-5000AG | 套 | 1 |
| 配套宝塔接头 | 4分外丝*10mm | 件 | 1 |
| 钢丝管 | 10mm | 米 | 1.5 |
| 喉箍 | 13-19 | 件 | 2 |

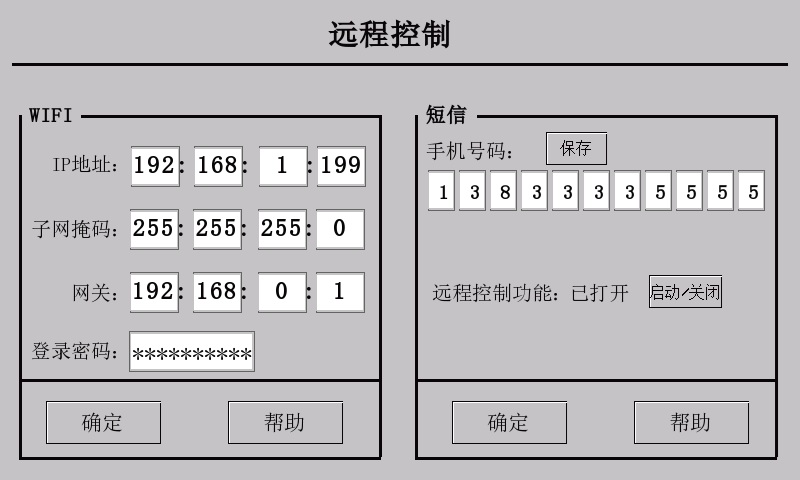

远程监控系统ICT-M
在网络环境下，用手机实时远程检查运行情况和控制设备运行。
远程手机短信监控
在无网络环境下，通过手机短信远程检查运行情况和控制设备运行。
晶间腐蚀仪敏化实验-A法套件ICT-A
用于进行晶间腐蚀仪敏化实验-A法用全套装置
| 开关电源 | DP3020(30V20A)-600W | 个 | 1 |
| 不锈钢量杯 | 1000ML | 个 | 1 |
| 红色鳄鱼夹测试线 | 1.5米长 | 根 | 1 |
| 黑色鳄鱼夹测试线 | 1.5米长 | 根 | 1 |
| 鳄鱼夹子 | 个 | 2 | |
| 铁架台 | 铁杆L=60cm，铁板尺寸21cm*13cm | 套 | 1 |
| 烧瓶夹 | 长24cm，最大开口6.5cm | 个 | 1 |
| 十字夹 | 2.5cm，缩后总长度8cm | 个 | 1 |
酸雾处理柜
该柜带酸雾探测装置，当有酸雾溢出时，自动打开酸雾处理系统，酸雾经过滤后的空气被排出到室外。
