CUTLAM Micro3.0
CUTLAM Micro3.0

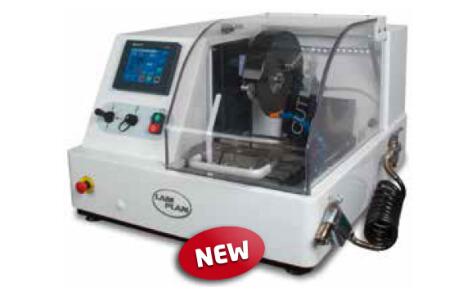

CUTLAM Micro3.0精密切割机
CUTLAM Micro3.0 是在充分考虑目前金相检测制样领域切割需求的基础上,开发出的代表当今精密切割领域先进技术的产品。拥有一系列出色的功能:
触屏控制和数字输出显示:
CUTLAM Micro3.0通过一个触屏控制板进行操作,该触屏控制板板安装在符合人机工程学原理的倾斜式前置板上。不论是用于定位还是用于切割的参数,都显示在液晶显示屏上。
XYZ三轴自动:
CUTLAM Micro3.0可以实现XYZ三个方向上的自动移动,对于复杂的难切样品提供了高精度的自动连续切割模式。其定位精度可达10um,进给速度为0.1-20mm/S。该款切割机也可以使用手动切割和半自动切割。
智能化切割模式:
CUTLAM Micro3.0切割机的切割片转速可以在1000rpm/min-4000rpm/min的范围内无级调速。当切割轮的负载上升时,进给速度会自动降低;当切割轮的负载降低时,进给速度会自动提高。此项功能特别适合硬度不均匀的不规则的样品,在保护切割轮的前提下,提供最高效的切割速度。
强大的循环冷却功能:
CUTLAM Micro3.0切割机的循环冷却装置非常强大,拥有30L冷却液储存空间,在切割期间能将温度稳定保持在一个较低的水平。功能强大的过滤系统能将切割产生的细屑过滤收集。
过滤精度可达100um,对于需要回收的贵重金属,此功能更是极佳的选择。
优异的数据存储功能:
CUTLAM Micro3.0可以储存300种完整的切割程序,方便后续调用。完整的切割程序包括切割起始位置、进给速度、切割速度、切割模式。
选配附件
PS应用提示
应用领域:金属、电子元件、陶瓷、复合材料、晶体、硬质合金、矿物、纤维增强材料、生物材料(齿、骨)
触屏控制和数字输出显示:
CUTLAM Micro3.0通过一个触屏控制板进行操作,该触屏控制板板安装在符合人机工程学原理的倾斜式前置板上。不论是用于定位还是用于切割的参数,都显示在液晶显示屏上。
XYZ三轴自动:
CUTLAM Micro3.0可以实现XYZ三个方向上的自动移动,对于复杂的难切样品提供了高精度的自动连续切割模式。其定位精度可达10um,进给速度为0.1-20mm/S。该款切割机也可以使用手动切割和半自动切割。
智能化切割模式:
CUTLAM Micro3.0切割机的切割片转速可以在1000rpm/min-4000rpm/min的范围内无级调速。当切割轮的负载上升时,进给速度会自动降低;当切割轮的负载降低时,进给速度会自动提高。此项功能特别适合硬度不均匀的不规则的样品,在保护切割轮的前提下,提供最高效的切割速度。
强大的循环冷却功能:
CUTLAM Micro3.0切割机的循环冷却装置非常强大,拥有30L冷却液储存空间,在切割期间能将温度稳定保持在一个较低的水平。功能强大的过滤系统能将切割产生的细屑过滤收集。
过滤精度可达100um,对于需要回收的贵重金属,此功能更是极佳的选择。
优异的数据存储功能:
CUTLAM Micro3.0可以储存300种完整的切割程序,方便后续调用。完整的切割程序包括切割起始位置、进给速度、切割速度、切割模式。
技术数据
CUTLAM Micro3.0 | |
切割片直径 | Φ75-230mm |
内孔直径 | Φ12.7mm |
法兰盘 | Φ75mm |
最大切割能力 | 77mm(使用230mm切割轮) |
垂直移动 | Z轴100mm自动 |
前后移动 | Y轴270mm自动 |
左右移动 | X轴55mm手动或者50mm自动(可选) |
切割模式 | 手动,半自动和自动 |
冷却系统 | 30L循环水系统,流速800L/h |
马达功率 | 1.1KW |
主轴转速 | 1000~4000rpm |
防护 | 透明防护罩,带锁紧系统 |
电压 | 230V,50HZ |
尺寸LxHxDmm | 620x470x750 |
重量 | 80kg |
标准附件
CUTLAM Micro3.0主机 |
循环冷却水箱(30升,800L/h泵送能力) |
切割轮夹具(适合使用75mm至230mm直径切割轮) |
法兰,Φ75mm,支持Φ200mm切割片 |
法兰,Φ50mm,支持Φ125~150mm切割片 |
激光定位器(用于精准定位切割点) |
CTM型X轴电动移动平台(自动调节X轴样品移动) |
CTM型切割轮左侧快速紧固夹具 |
CTM型切割轮右侧快速紧固夹具 |
选配附件
实验室专用环保型切割冷却液721型,5L |
古莎品牌切割片 |
PS应用提示
应用领域:金属、电子元件、陶瓷、复合材料、晶体、硬质合金、矿物、纤维增强材料、生物材料(齿、骨)
