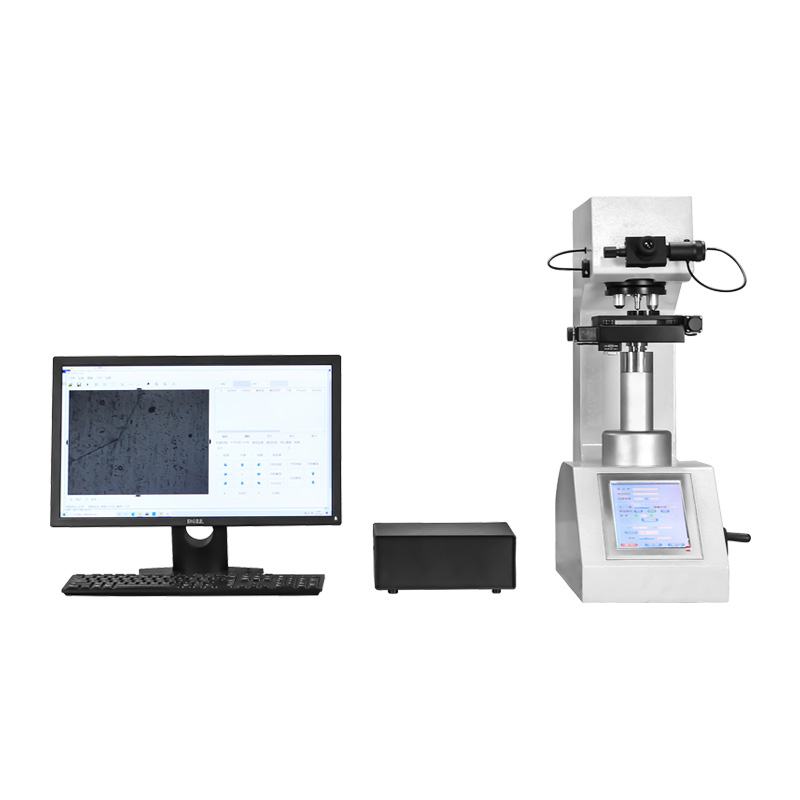

THVS-M-AXY 自动维氏/显微硬度计

THVS-M-AXY 自动维氏/显微硬度计



产品介绍:
THVS-M-AXY自动维氏/显微硬度计,主要用于各种金属及部分非金属材料的显微维氏硬度测定,能够对各种零件(机加工件、锻件、铸铁、铸钢件等)、有色金属及热后处理零件等进行硬度的测定,同时适用于有效硬化层深度、涂镀层及焊接件的热影响部位测定。还可用于各种金属零件内部金相组织的观察及对图像进行采集、显示及输出打印。尤其适用于大批量测量工件的硬度梯度分布曲线,和指定部位的硬度测试。

  •  通过软件控制内置自动步行工作台,可设定多种移动模式;
  • 定制精度高、重复精度好、移动速度快、工作效率高;软件可控制硬度计硬件的操作,双向可相互通讯;
  • 自动步进工作台可双向移动;备有安全装置,可以有效避免误操作时对机器的损伤;
  • 图像采集装置反映速度快,自动测量精度高,重复性好,有效提高硬度测量的效率及精确性;
  • 1个像素的细测量线,手动测量时也有良好的精度。

技术参数:



型号  THVS-1MDT-AXY
硬度计主机
试验力   10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N)、 200gf (1.96N)、300gf (2.94N)、500gf(4.9N)、1kgf (9.8N)
符合标准   GB/T4340,ASTM E92
最小测试单位   0.01µm
转换标尺   HRA、HRB、HRC、HRD、HRF、HV、HK、HBW、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T
硬度测试范围 8~2900HV
试验力施加方法  自动(加荷、保荷、卸荷)
物镜、压头转换  自动
测量目镜  10X
物镜放大倍率  10X(测试)、40X(测试)(20X,50X可选)
试验力保荷时间  1~99s
最大允许试件高度  90mm
压头到机壁距离  130mm
数据输出  LCD显示
数据存储  测量值以EXCEL格式保存在U盘中
电源  AC220V±5%,50-60Hz
软件
摄像头  130万像素
驱动马达  步进马达
自动样品台移动  通过软件在X-Y轴向上移动速度可灵活的改变。可通过鼠标点击界面中任意点自动选点,可进行直线开始位置的设定和随机移动位置设定,通过鼠标点选对自动X-Y位移台载物台进行8个方向任意移动的控制,可调整速度、可自动复位。
尺寸  100 × 100mm
最大移动距离  在X-Y轴方向50 × 50mm
最小移动距离  1mm
移动速度
1-10mm/sec,可调
位移重复精度  4um以内
模式设置  软件系统可控制自动载物台进行编程移动,可进行:
1)测量模式(Random A)
使用这个模式打压和读取一个任选点。
2) 进行横向(X轴方向), 纵向(Y轴方向)的打压和读取
3)测量模式(Line Set A)
使用这个模式打压和读取和表面成一定角度的方向(Z字形移动,即硬化层深度测量的折线移动)。
4)测量模式(Line Set B)
使用这个模式进行固定间隔的打压和读取。
5)轨迹坐标移动等移动编程方式
测试过程 全部加载后逐个测量,边加载边测量
压痕测量方式  自动/手动
自动测量时间  约0.3sec/1个压痕
硬度值修正  可按照标准硬度块或长度标尺进行修正
数据输出  可按用户要求定制检验报告
通过数据处理软件,在试样连续测量后形成的硬化层深度值可以以表格形式显示
可方便输出各种测量数据、硬度值表、硬化层深度、最大值、平均值、最小值等



标准附件:



 名称  数量  名称  数量
砝码轴  1根  砝码  6个
DHV-1000-10X测试目镜 1个 显微硬度块(高块、中块)   各1块
台式电脑 1套 自动软件  1套
二维整体台(JSNB-ETS-50R-2)  1个  控制器(PMC100-2(28)  1个
薄片夹持台  1个  平口夹持台  1个
小水平仪  1个  细丝夹持台 1个
U盘  1个  水平调节底脚  4只
电源线  1根  触屏笔  1个
产品合格证、保修卡  1份  备用保险丝(2A)  2根
说明书  1份
